A SERÄ°SÄ° RAYLAR
A SERÄ°SÄ° ( TÄ°PÄ° ) RAY, VÄ°NÇ RAYLARI
| AVRUPA NORMU DIN 536 SICAK HADDELENMÄ°Åž VÄ°NÇ RAYLARI |
| |
RAY ÖLÇÜLERÄ° (mm) |
| RAY TÄ°PÄ° |
NORM |
C |
B |
H |

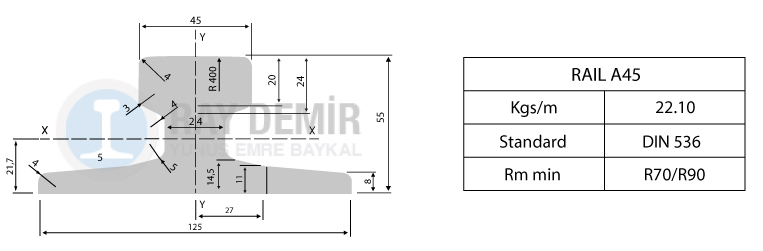

| A45 |
DIN 536 |
45 |
125 |
55 |

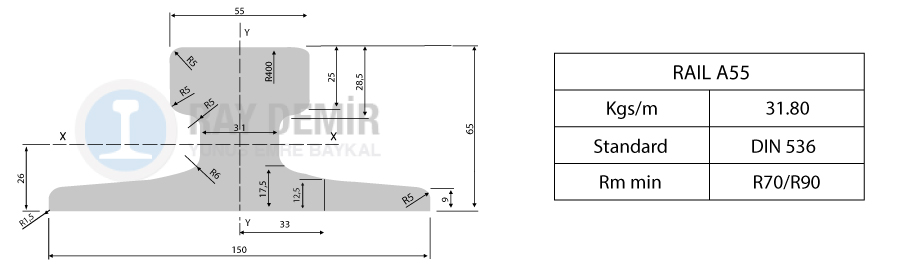

| A55 |
DIN 536 |
55 |
150 |
65 |

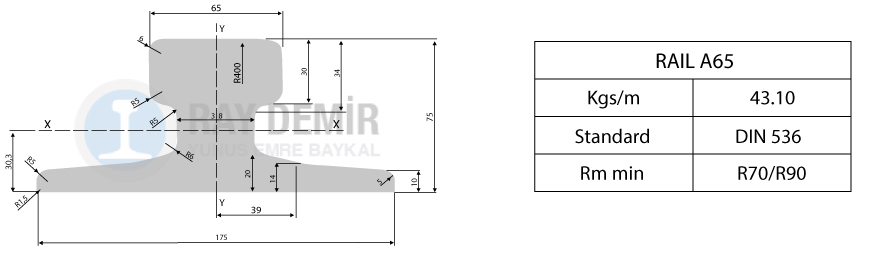

| A65 |
DIN 536 |
65 |
175 |
75 |

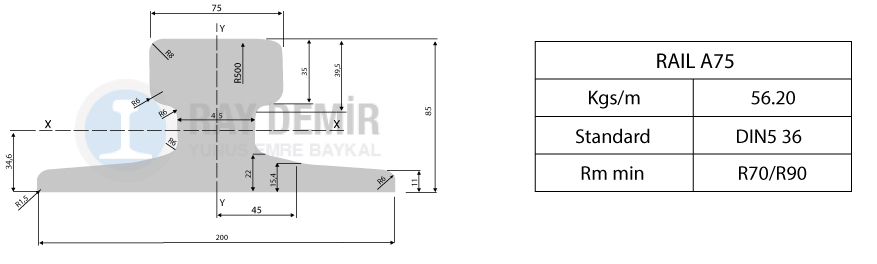

| A75 |
DIN 536 |
75 |
200 |
85 |

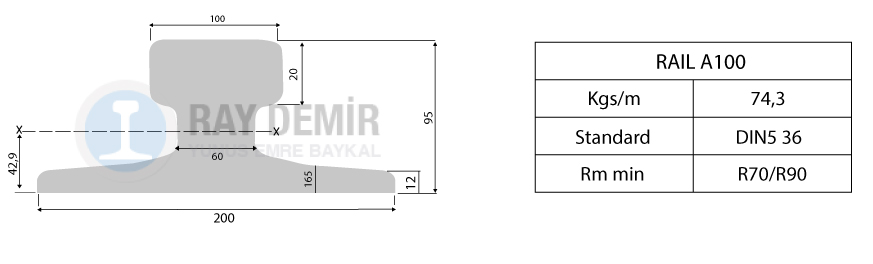

| A100 |
|
100 |
200 |
95 |

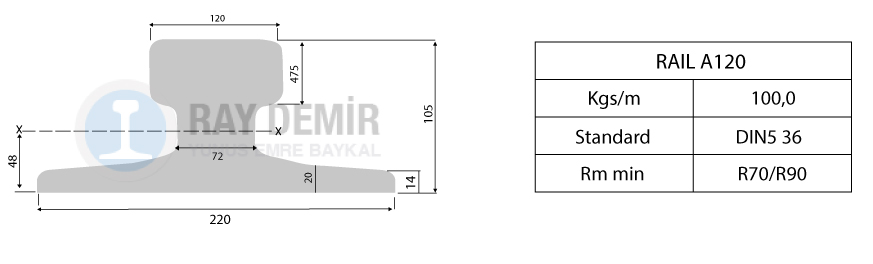

| A120 |
|
120 |
220 |
105 |

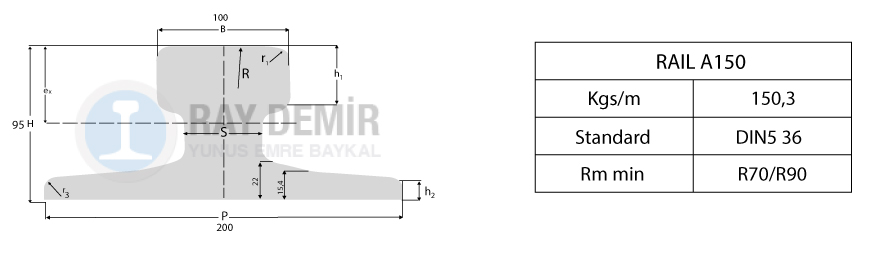

| A150 |
|
150 |
220 |
150 |
| RAY KALÄ°TELERÄ° |
Rm mini (N/mm2) |
Re mini (N/mm2) |
E longation 5d mini (%) |
HB mini on section (for info purpose ) |
| StandarT |
|
|
|
|
| 700 |
690 |
355 |
12 |
200 |
| 900 |
880 |
440 |
8 |
260 |
| 110 Cr - V |
1080 |
640 |
7 |
320 |
| Heat treated grades |
for information purposes (*) |
HB mini (**) on section |
| HB > 321 |
1080 |
650 |
10 |
321 |
| HB > 341 |
1180 |
700 |
9 |
341 |
| On demand |
|
|
|
|
| 52 - 3 - V |
510 |
355 |
20 |
150 |
| 80 |
780 |
390 |
10 |
230 |
| 70 - V |
690 |
450 |
15 |
200 |
| 80 - V |
780 |
490 |
12 |
230 |
| 90 - V |
880 |
540 |
10 |
260 |
| 100 Cr - V |
980 |
590 |
8 |
290 |
| |
|
|
|
|
Vinçlere özel olarak üretilen, yanal dayanıklılığı en yüksek noktada bulunan raylardır. A serisi rayların genel özellikleri arasında geniÅŸ tutulan taban flanşının yükün zemine gerçekleÅŸtirdiÄŸi basıncın düÅŸük olmasını saÄŸlar. Ray yüksekliÄŸi diÄŸer tiplere göre düÅŸük olduÄŸundan, baÄŸlantı zayıflığı durumlarında ray devrilme riski yoktur.
A serisi rayların yan yüzeyleri geniÅŸtir. Bu nedenle de kılavuz makaralı sistemlerin çalıştırılabilmesi için en uygun ray tipi olarak öne çıkmaktadır. Altının boydan boya desteklenmesi gerekmektedir. A serisi raylar çelik kiriÅŸ veya sürekli selet üzerine konulur. Zemine baÄŸlantısı ise krapolarla gerçekleÅŸtirilir. Bu tip raylar zemine kaynatılmaz.
Ürünlerimiz hakkında bilgi ve sipariÅŸ için bizimle iletiÅŸime geçiniz.
